GDHX-8500无线高低压语音核相仪
产品概述

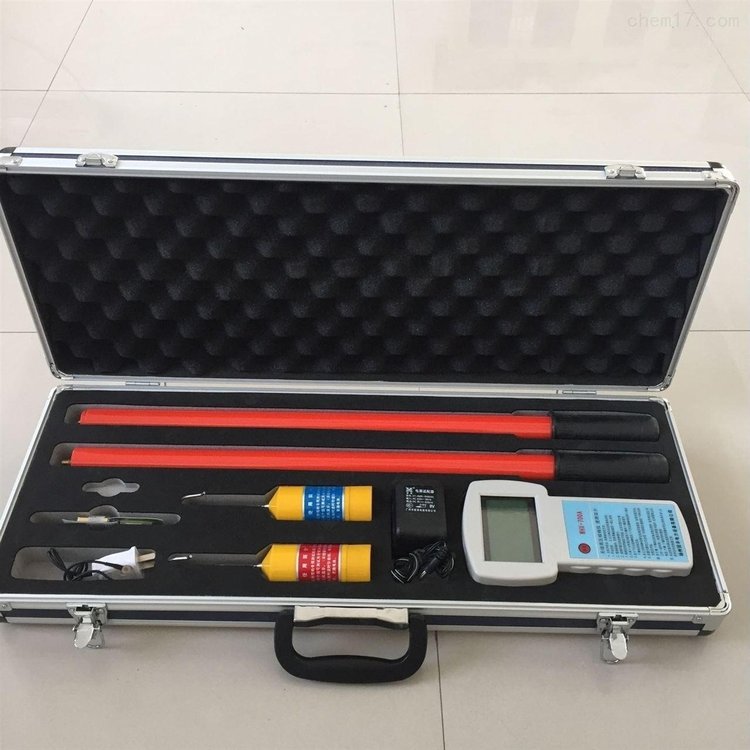

GDHX-8500无线高低压语音核相仪又名全智能无线高压语音核相仪、无线高压核相器，简称核相仪或核相器，由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏，同屏显示核相结果、相位、频率、向量图指示，有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对1V～550kV的电压线路全智能核相，其中35kV及以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
产品参数
|
功 能
|
高低压无线语音核相、频率、相位、相序、验电测试
|
|
电 源
|
接收器： DC 7.4V可充锂电池
探测器： DC 3.7V可充锂电池
USB充电接口，连续工作约10小时
|
|
传输方式
|
315MHz、433MHz无线传输
|
|
核相距离
|
最.大约160m
|
|
显示模式
|
3.5寸真彩液晶屏显示
|
|
量 程
|
核相电压等级：AC 1V～550kV
|
|
|
相位：0.0°～360.0°
|
|
|
频率：45Hz～75Hz
|
|
分 辨 率
|
0.1°；0.1Hz
|
|
精 度(23℃±5℃，80%RH以下)
|
相位：≤±10°
|
|
|
频率：≤±2Hz
|
|
相别定性
|
同相:－30°～30°；异相: 90°～150°和210°～270°
|
|
语音功能
|
同相、异相、X信号正常、Y信号正常等语音功能
|
|
绝缘杆尺寸
|
拉伸后长约3.2m；收缩后长约0.6m(可选购5米杆)
|
|
数据存储
|
9999组
|
|
核相方式
|
接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
|
|
|
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相，逐渐靠近该导线。(带绝缘杆操作)
|
|
验电指示
|
探测器“嘟--嘟--嘟”蜂鸣声
|
|
换 档
|
自动换档
|
|
采样速率
|
2次/秒
|
|
仪表尺寸
|
探测器：长宽厚145mm×60mm×48mm
|
|
|
接收器：长宽厚250mm×100mm×40mm
|
|
背光控制
|
按上下箭头键调整背光亮度
|
|
感应强度控制
|
根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相
|
|
数据保持
|
测试模式下按HOLD键保持数据，再按HOLD键取消保持
|
|
退出功能
|
按ESC键退出当前功能界面，返回上级目录
|
|
数据查阅
|
按ENTER进入数据查阅模式后，按箭头键翻阅所存数据
|
|
无信号指示
|
当接收器没有收到发射信号时动态显示“----”符号
|
|
自动关机
|
开机约15分钟后，仪表自动关机，以降低电池消耗
|
|
电池电压
|
当电池电量不足时：
探测器：电源指示灯慢闪，提醒充电；
接收端：电池电压低符号显示，提醒充电
|
|
额定电流
|
探测器：35mA max；接收器：300mA max
|
|
仪表质量
|
探测器：205g(含电池)
|
|
|
接收器：395g(含电池)
|
|
|
绝缘杆：1.2 kg(3米杆)、1.45kg(5米杆)
|
|
|
总质量：7kg(含仪表箱，配置5米杆及箱约9.8 kg)
|
|
工作温湿度
|
-10℃～40℃；80%Rh以下
|
|
存放温湿度
|
-10℃～60℃；70%Rh以下
|
|
干 扰
|
无特强电磁场；无433MHz、315MHz同频干扰
|
|
绝缘强度
|
绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间)
|
|
|
探测器：2000V/rms(外壳两端之间)
|
|
|
接收器：2000V/rms(外壳两端之间)
|
|
结 构
|
防滴漏Ⅱ型、IP63
|
|
适合安规
|
GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
|
|
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准
|
